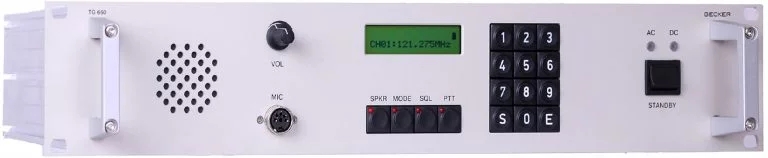

貝克TG660電臺 貝克全系列 甚高頻電臺becker
- 產品品牌 becker
- 產品價格
- 產品描述
20瓦VHF/AM 電臺, 118至151MHz, 8.33或z2278或760頻道, 99個 預置頻道, 交/直流供電轉換, 雙線PTT 遠距輸出預留, 超溫自閉裝 訂貨件號: 0572.330...
TG660_IO_issue03 tg660原廠規格書
比TG460 升級。主要是8.33 間頻。其他基本一樣
TG560已經停產，現在只有TG660。
TG660為TG560的升級版。

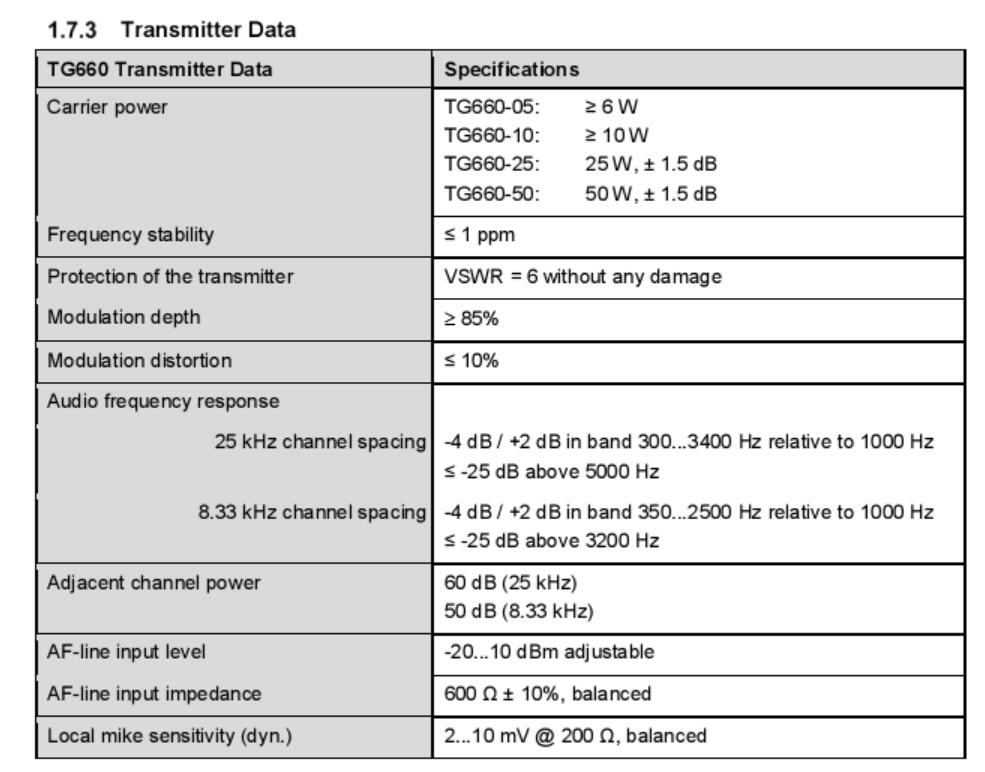

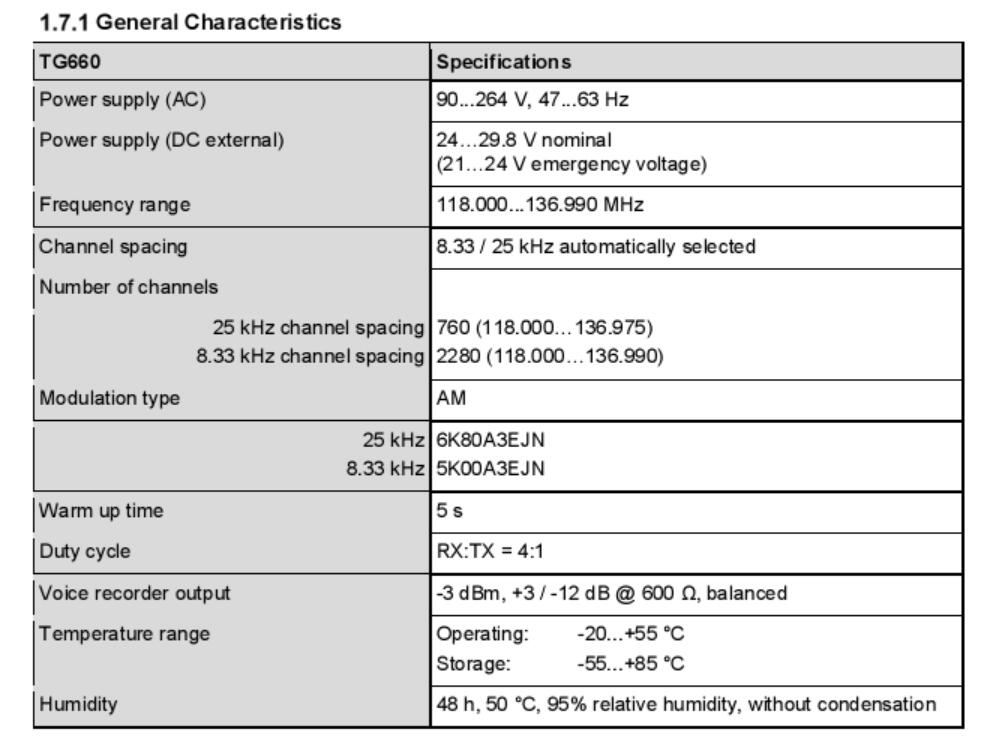

TG660參數：
有6W,10W,25W,50W功率可選。
RF Power: 6, 10, 25 and 50 W power variants
Channel spacing: 25 and 8.33 kHz
Frequency range: 118.000-136.990 MHz
Power supply 100-230 VAC or 24 VDC (battery option)
LEDs for operating status indication
Direct or remote operation
Radio over IP operation (RoIP)
Protected against stuck PTT
Protected against short circuit on the PTT line
Protected against antenna mismatch Maintenance-free
Compliant with ETSI standards and type approved for ATM applications
BECKER TG 560 VHF多信道電臺系統可提供適用于大型機場，小型民用機型，定期航線及控制中心的地對空通訊。
主要特征：
◇頻率范圍：118-137MHz（118-156 MHz可選）。
◇完全兼容8.33KHz信道間隔的要求。
◇支持本地及遠程控制操作。
◇附加電話控制及電話測量設備。
◇可處理數字信號。
◇內置自動測試功能（Bite）。
◇符合ETSI EN 300 676 標準的優越技術性能。
◇和諧的音頻界面。
◇獨特的PTT及抑制控制功能。
◇良好的音頻記錄輸出。
技術資料：
| 常規指標： ｏ頻率范圍：118…136.980MHz（標準） 118…156.975MHz（可擴大） ｏ信道間隔：25KHz/8.33KHz（自動選擇） ｏ調制類型：AM，A3EJN ｏRF連接天線：N-接頭 ｏ開機時間：≤5秒 ｏ循環周期：RX/TX：4:1 ｏ冷卻：傳送，控溫風扇 ｏ話音記錄輸出：0dBm，+3/-12dB @ 600 Ohm，平衡 ｏ貯藏溫度：-55…＋85℃ ｏ操作溫度：-20…＋55℃ ｏ濕度：48h，50℃，95% RH，無濃縮 ｏ電源：交流電：90…250V，45…65Hz 直流電：18…35V 常規：28V 發射機： ｏ載波功率：20W，+/-1,5dB（標準） ≤9.5W（通過軟件變換） ｏ頻率穩定性：≤1ppm ｏ設備保護：VSWR = +/- ∞，無任何損害 ｏ調制深度：85%≤m≤95% ｏ調制壓縮：85%，+/-2dB，線性 ｏ調制失真：≤10% ｏRF響應：350Hz…2500Hz（8.33KHz） 2dB≥波≥-4dB ｏ間隔信道功率：50dB（8.33KHz），60dB（25KHz） ｏ噪音寬度：≦-130dBc/Hz ｏAF輸入標準：-20dBm to 10dBm，通過內置分壓計調整 ｏAF輸入阻抗：600Ω +/- 10%，平衡 ｏ現場麥克風靈敏度：2 mV to 10 mV @ 200Ω，平衡 |
接收機： ｏ靈敏度：-101dBm for 12dB SINAD ｏ有效帶寬： ≥+/-2.8kHz for 8.33kHz信道 ≥+/-8.5kHz for 25kHz信道 ｏAF響應： 350 Hz…2500Hz(8.33kHz) 2dB≥波≥-4dB, 參照0dB @ 1kHz 350 Hz…3400Hz(25kHz) 2dB≥波≥-4dB, 參照0dB @ 1kHz ｏ鄰近信道抑制：≥60dB ｏ失真響應抑制：≥70dB ｏ互調響應抑制：≥70dB ｏ反靈敏度阻塞：≥80dB ｏ錯雜調制抑制：≥80dB ｏ抑制操作： 6dB≦S+N/N≦12dB, 軟件調節 跨越標準≦-85dBm ｏ噪音：≥40dB S+N/N @ -13dBm ｏRF輸入范圍：-101dBm≤RFlevel≤10dBm ｏRF動態范圍： ≤6dB RF variation for 100dB RF variation ｏAF-AGC for 30%≤m≤90%: AF-Level variation≤1.5dB ｏAF輸出標準：-20dBm to 10dBm, 內置分壓計調整 ｏAF輸出阻抗： 600Ω +/-10%，平衡 ｏ現場耳機輸出功率： ≥100mW @ 600Ω,不平衡 在前面板控制音量 ｏ外部/內置揚聲器功率： ≥4W sinus @ 4Ω 在前面板控制音量 |
TG460 有5w 10w 20w 50w 功率不同
TG480-(025)-(20) [Part #0940.436-926]
The TG 460 series of ground stations offers a lowcost, stand-alone solution for ground to air voice communication (AM/A3E) in the VHF band for Air Traffic Control. This transceiver is ideal for airfields, small airports, oil rigs or as emergency station for main VHF systems.
The heart of the TG 460 is the Becker AR4201 transceiver which utilizes state of the art technology to cover the whole 118 MHz to 137 MHz frequency range, operating on all 760 channels. Preprogramming of 99 channel memories and scanning through the preprogrammed channels are standard features with the unit.

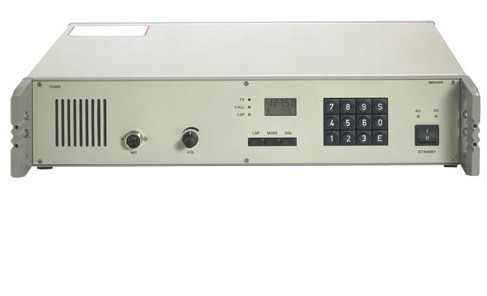

The unit is built as a compact 2U high rack mounting package, good for both desktop and rackmount applications. A simple operation is guaranteed from the key pad on the front panel and a 2-line LCD display clearly indicates the selected operational mode. The unit can be supplied with both AC and DC.
The TG 460 is available with 10, 20 and 50 W transmitter carrier power. The 50 W version works only with an external DC power supply.
Comprehensive BITE monitors the unit to ensure proper operation at all times and facilitate maintenance.

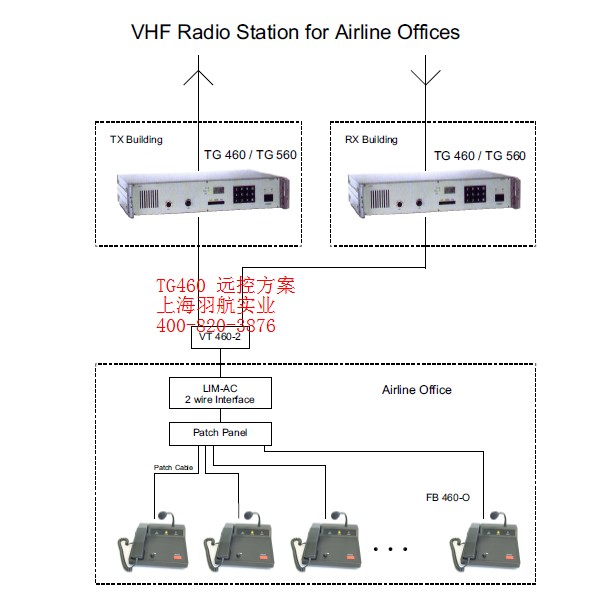

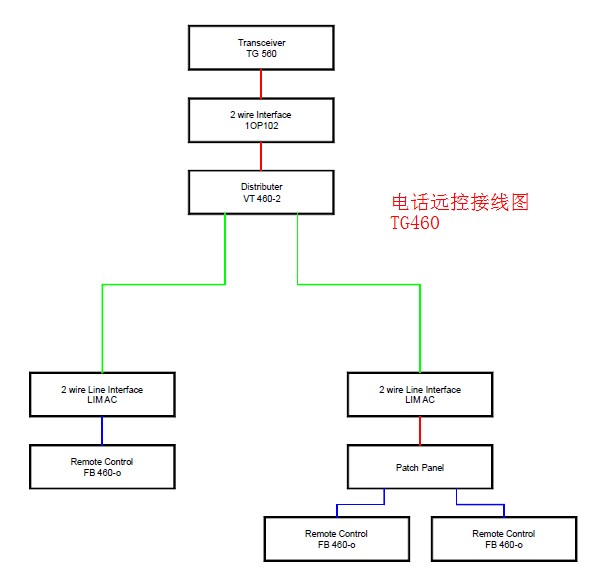

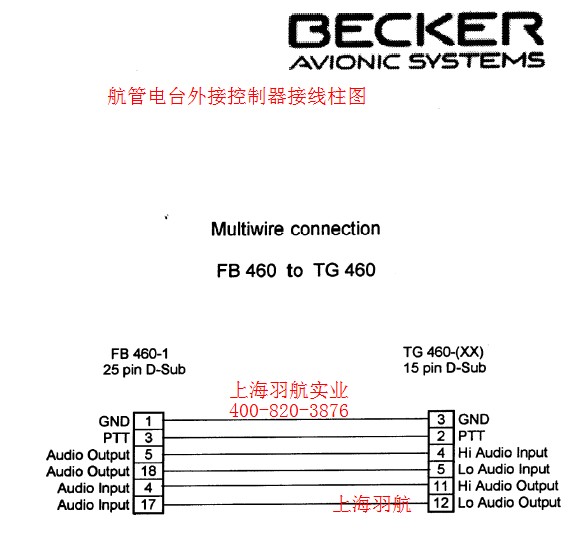

The transceiver can be remotely controlled via a multiwire cable up to 100m using a desktop remote control. For larger distances a 2-wire remote control interface is optionally available.
A tape recorder output and an RS232 port for remote management are standard with the unit.
A complete range of accessories is available for the system to operate in different applications.
該型號耳機適配天線為1A049 三角式VHF寬頻天線
