PAE T6R T6T T6TR系列航空基地電臺 英國產
- 產品品牌 PAE
- 產品價格
- 產品描述
...
Park Air T6 B6550 VHF.pdf 原廠彩頁
T6TR Mk6 50 W VHF Transceiver.pdf說明書
PAE T6 有三個型號，分別為 PAE T6TR收發一體機和PAET6T\PAE T6R（發射機、接收機）
簡介
本章簡要地介紹T6TR VHF 50W 多模式收發信機。
用途
T6TR VHF 50W多模式收發信機適用于固定的地面臺站如機場或航路甚高頻臺。收發信機可工作在話音模式和ICAO定義的數據模式。標準型電臺可用頻段為118至136.975MHz，擴展型電臺可用頻段為112至155.975MHz。
根據電臺中安裝的軟件的不同，電臺可選擇以下工作模式
AM-Voice 所有型號的收發信機都有這個模式.
AM-MSK(可選)
Mode 2(可選)
Mode 3(可選)
注：其中數據模式2和數據模式3是ICAO定義的用于甚高頻地空數據鏈的。數據模式2在英國等國家已使用，數據模式3在9.11事件后已停止開發。

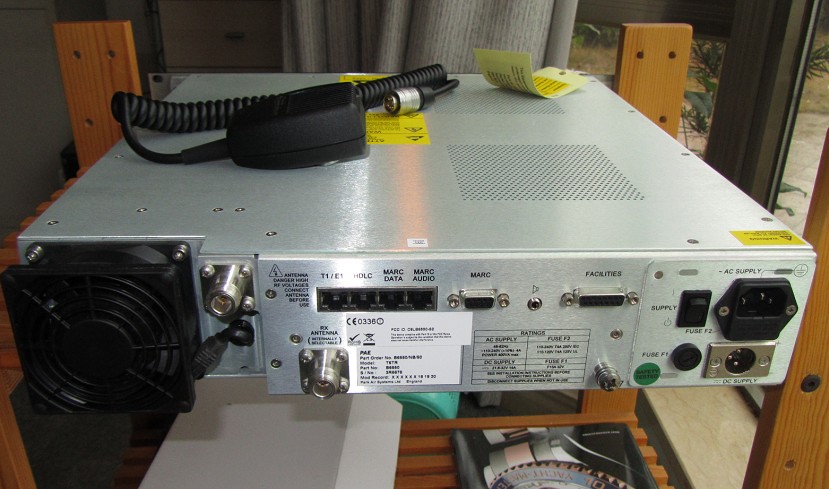

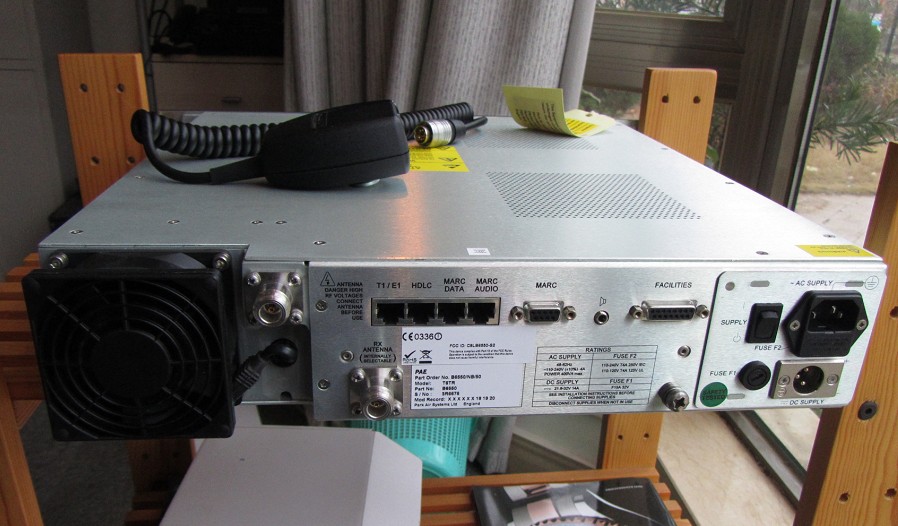

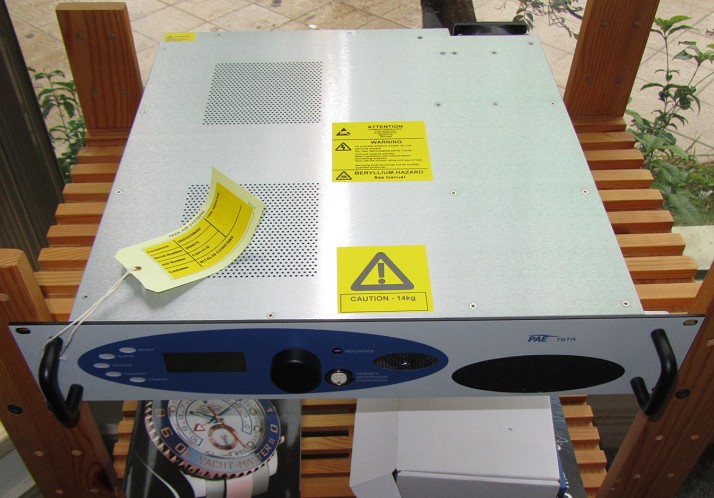

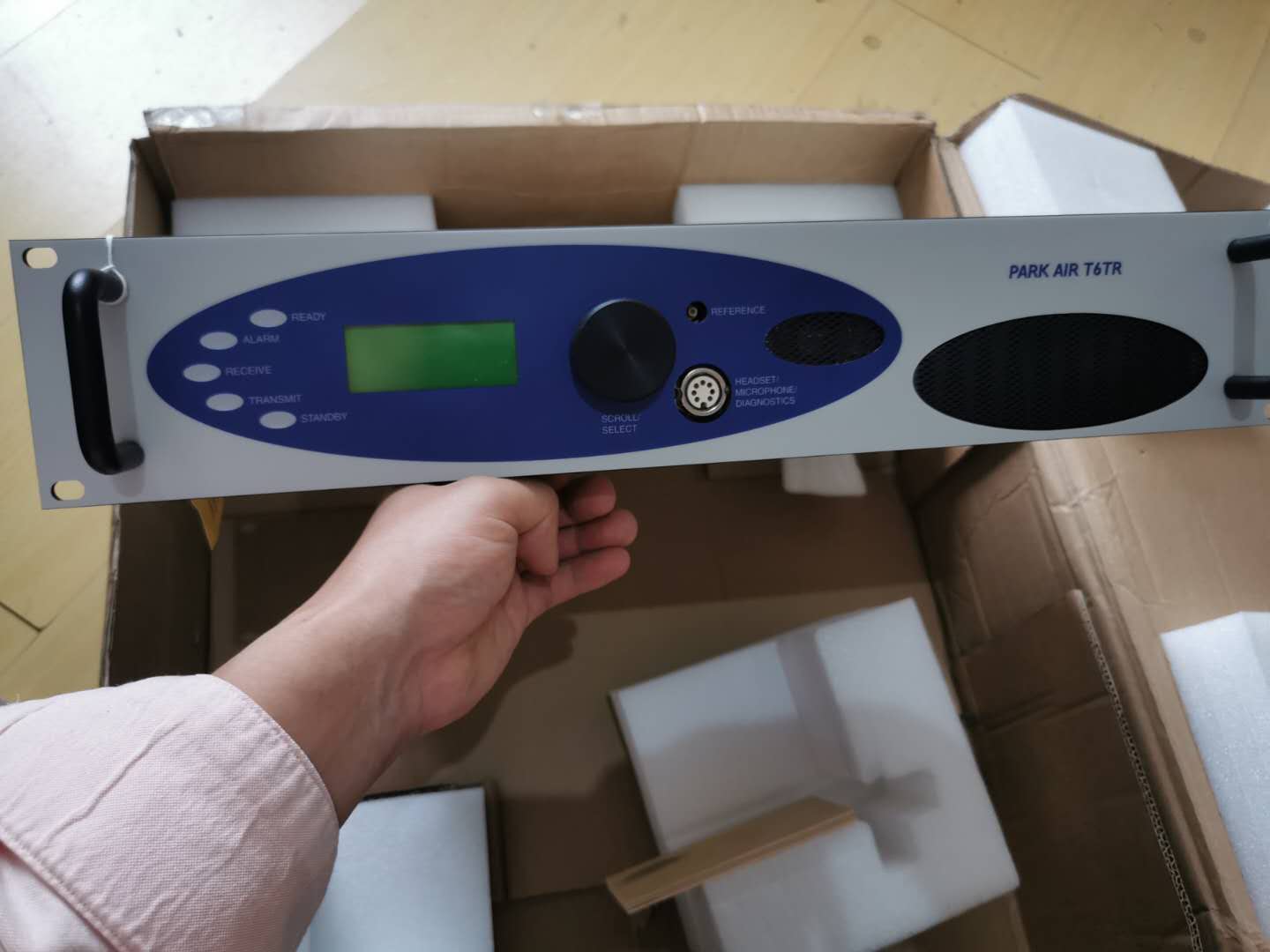

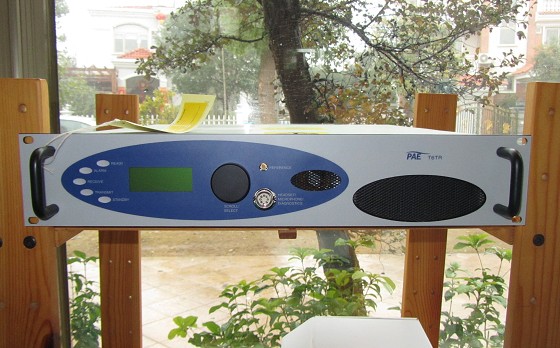

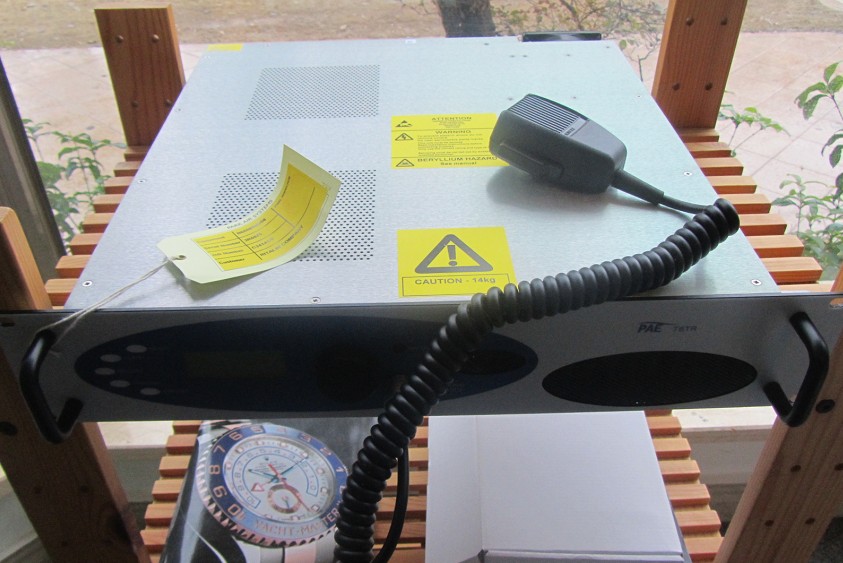

圖1 T6TR VHF 50W 收發信機
型號和部件號
下表是T6TR VHF 50W 收發信機兩種型號的差別：
|
描述 |
部件號 |
頻率范圍 |
信道間隔 |
特殊應用 |
|
T6TR 50 W 標準型收發信機 |
B6550/NB/50 |
118-136.975MHz |
25kHz或8.33kHz |
使用25kHz信道間隔時支持2,3,4,5頻偏操作； 使用8.33kHz信道間隔時只支持2頻偏操作 |
|
T6TR 50 W 擴展型收發信機 |
B6550/WB/50 |
112-155.975MHz |
25kHz或8.33kHz |
機械部分的安裝
收發信機適用于工業標準的19英寸機柜，占用2U的空間，另外收發信機可以不使用機柜獨立安裝，為此需要一個桌面安裝套件做為附件使用。
頻率選擇
此收發信機為單頻率合成器電臺，它可工作在8.33kHz和25kHz的信道間隔。收發信機可識別ICAO格式的輸入頻率（注：ICAO對8.33kHz和25kHz信道間隔的工作頻率有不同的標識方法，之后的章節中會詳細講述）,收發信機會自動選擇正確的信道間隔。為實現多信道操作，收發信機可預先存儲最多100個信道頻率，方便即時調用。存儲的信道頻率可以是8.33kHz和25kHz信道間隔的頻率的混合。所有可用的頻率可以通過收發信機前面板或兼容遙控設備進行選擇。
工作參數
收發信機的工作參數通過前面板的多功能旋轉/選擇開關設置，或使用虛擬前面板軟件 VFP在一臺個人計算機上進行設置。
虛擬前面板軟件
虛擬前面板軟件(以下簡稱VFP)可在隨電臺包裝的光盤中找到，它可運行在windows2000或XP操作系統下。VFP可以修改收發信機的設置和信道信息,它能夠顯示當前的自檢狀態、歷史自檢狀態,還可以鎖定收發信機前面板,同時該軟件還提供了一些維護功能。典型的VFP界面如圖2所示。使用VFP相比直接使用收發信機前面板有以下優點：
· 收發信機當前的設置和存儲的信道可以導出為一個文件,并保存在硬盤上,之后可以再導入到收發信機里，可稱該文件為“鏡像”文件。
·可以把上述含有收發信機的設置與存儲信道信息的鏡像文件通過VFP打印出來。
·可以通過VFP軟件鎖定收發信機的前面板，只有通過VFP才可以解除前面板的鎖定。
說明書、參數表
http://pan.baidu.com/s/1gdfNicN

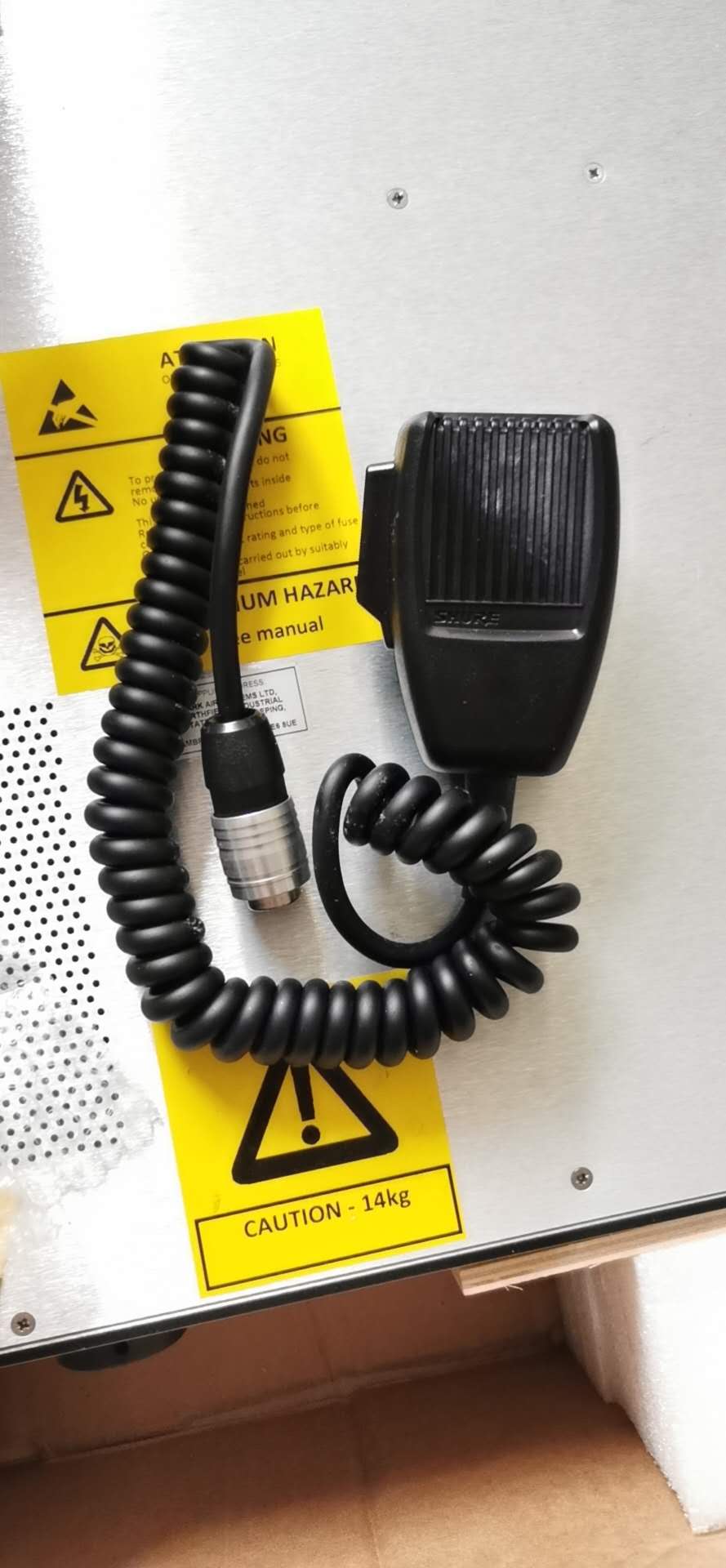

基地臺。只有主機，話筒需要單獨付費，另外購買。
