JOTRON 7000系列VHF/AM 電臺是通過現代模塊設計的。它既便于安裝在世界各地機場的大型設備間內，也可以安裝在輪船或者油時上做為桌面設備。該產品已通過ETSI EN 300676標準的測試和認證。

TR-7510/25/50 (10/25或者50W)由一臺單獨的發射機TA-74xx和一臺接收機RA-7202組成。

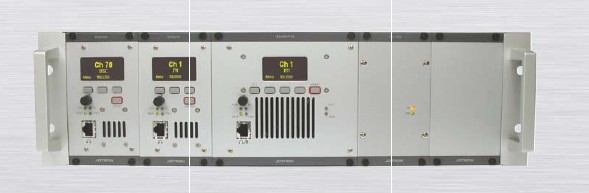

該電臺可使用118-137MHz的所有頻道（或另選156MHz)，TR-75xx系列可安裝在一個3HU高 19"的盒子里，（也可選擇安裝在桌面上），頻道間隔為25kHz（或選擇12.5/8.33 kHz).

◇發射/接收的微電控制　　◇可調整的多波段功率的RF輸出/可編程的固定信道操作　　◇可調整的RF電源輸出　　◇25kHz，12.5kHz或8.33kHz的頻道間隔可供選擇　　◇所有功能均可在遠程和本地進行操作　　◇內置的同軸天線控制調轉至備用設備　　◇RS-485數據總線


特點：

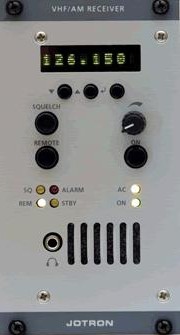

液晶顯示
操作頻率用8位的數字組顯示。用一個按鈕即可選擇發射機與接收機內部不同而有效的頻率數字組。如果出現報警，產生報警的原因就會自動顯示在屏幕上，便于進行系統維護。

簡易的頻數設置
通過兩個按鈕，采用增加/減少的方式選擇合適的信道間隔。通過這兩個按鈕也可設置電臺的技術參數。

可編程的操作
系統可通過編程操作對一個個別的通道進行維護，通過此項操作可對多達99個通道進行個別維護。通過遠程線路也可進行此項操作。

RS-485數據總線
通過連接一個RS-485串口可以遠程控制和監視多達255臺設備。所有的設備均需設置各自的地址。

遠程與本地的切換
可進行遠程與本地的操作與維護，通過面板上的按鈕可調整接收機聲音輸出的音量和發射機聲音輸入的靈敏度。

音量控制
用于調整本地?fù)P聲器的輸出音量。

指示燈
分別有AC/DC電源指示燈，報警指示燈，低功率輸出指示燈，遠程控制指示燈，待機狀態指示燈，抑制和發射指示燈等。



技術指標：
TR7550綜合指標：

頻率范圍：118-137MHz。最高可選至156 MHz
頻道間隔：25kHz/12.5kHz/8.33kHz（可選）
RF輸入阻抗：50歐姆
穩定性：通常狀態下±2.5/百萬的故障率。8.33 KHz下±1.5/百萬
頻率間隔選擇：25kHz。可選至8.33 kHz
電源：115/230V交流電, ±10/21.6-31.2V直流電，接地
操作循環：在環境溫度低于40℃時達到100%。
操作溫度：－20至＋55℃
貯藏溫度：－40至＋70℃
功耗：＜300VA（TR-7550），接收機低于10瓦
尺寸：19″標準工控機架，高3U
重量：約9公斤

接收機：

靈敏度：10dB SINAD at 1 μV pd, m=0.30 , Acc.to IUT-T
抑制：1μV－25μV可調。滯后作用：＜3dB。開/關＜50ms
鄰近頻道調整：25kHz下小于70dB，8.33kHz下小于60dB
交叉調制：＞85 dB。＞100kHz頻率偏移
失真反應：＞80Db
Intermodulation Immunity:>75db ref.1uv EMF.2 interfering signals>100khz offset from receiving frequency.
模塊化/非敏感度：＞90 dB＠1MHz
AGC: <3db from -107 to +5 dBm input signal. Attac time:50ms, Recovery time:200ms.
Spurious radiation: <2nW
圖像衰減：＞100 dB
音頻響應：25KHz：+1/-3dB rel.to 1KHz 300-3400 Hz -25dB at 5000Hz；25KHz：+1/-3dB rel.to 1KHz 300-2500 Hz -25dB at 3200Hz
THD: <5%
AF互調：＞40 dB
S/N: >40dB, 100uV,30% mod, 1kHz. Weighted ITU-T.
音頻輸出阻抗：600歐姆

發射機：

調制：調幅可達95%
諧波發射：＜80dBc
Standing wave radio: 1:Infinity. Output is reduced automatically with severe mismatch.
功率輸出：最大50W（可調），TR-7525：25W，TR-7510：10W
連接天線：50歐姆 N-connector.
T/R RELAY: Built in. Keyed relay contacts available for external equipment.
Keying time: Less than 20ms.
線路輸入：600歐姆，－20至＋10dBm
麥克風輸入：動態的，靈敏度為2.5mV，連接端口在面板或遠程接口上
低頻壓縮：30dB，少于3dB時將改變調制水平
噪音水平：調制90%時低于45dB
失真：調制90%時少于5%
駐波比率：1：無窮大，嚴重失諧時輸出自動減弱
調節時間：少于20毫秒

TR7510



規格：

頻率范圍：118 – 137MHz。（也可選156MHz）

信道頻率間距：25 kHz或8.33kHz（也可選12.5kHz）

射頻輸入阻抗：50Ω

頻率誤差：<± 1.5ppm（<± 1 ppm  0 - 40℃）

頻率選擇：25 kHz或8.33kHz

交流電源電壓：115/230VAC -10 +15％/ 50-60Hz± 2％

直流電源電壓：21.6 - 31.2V

占空因數：100％低于40℃環境溫度

工作溫度：-20℃至 +55℃時，環境空氣相對濕度：90 % 在+40℃（不凝結）

存儲溫度：-40℃至 +70℃

功率消耗：最大，300VA（TR - 7550），接收器：小于10瓦特

大�。盒袠I(yè)標準19 支架，高3U

重量：約9 kg



接收機：

靈敏度：10dB SINAD在1 μV pd，m = 0,30。Acc. to ITU-T

靜噪：可從1μV調至25μV pd

滯后：<3 dB。

開幕/閉幕：<50 ms

相鄰信道選擇性：> 70 dB在25kHz，> 60dB在8.33KHz

交叉調制：> 85 dB > 100KHz的頻率偏置

接收機響應免疫：> 80 dB

互調干擾：>> 75 dB ref. 1μV EMF.  2干擾信號> 100 kHz接收抵消

模塊化/ Desensitisation：> 100 dB @ 1MHz

鏡像抑制：> 100dB

 AGC： <3dB 輸入信號從- 107至+ 5 dBm

阿塔克時間：50 ms，恢復時間：200 ms

雜散輻射：<2nW

音頻響應：25 kHz ：1 / - 3dB rel.  1 kHz，300 - 3400Hz <-30dB在 5000 Hz

8.33 kHz：1 / - 3 dB rel.  1 kHz，300<-2500 Hz  - 30dB在3200 Hz

 THD：<5％

視頻互調：> 40dB

S / N比率：> 40dB，100μV，30％mod，1kHz。有利ITU - T

音頻輸出阻抗：600Ω

發射機：

調制：調幅高達95％

泛音輻射：<80 dBc

駐波比率：1：∞輸出量減少，自動出現嚴重錯配

輸出功率：最大，50W，可調整。 （TA-7525: Max. 25W, TA-7510: 10W.)

鄰道功率：> 75 dBc/25kHz，> 55 dBc/8.33kHz

天線連接器：50ΩN - 連接器

 T/R繼電器：內置繼電器觸點可用在關鍵外部設備

鍵控時間：小于20 ms

線路輸入：600Ω，-20至+10 dBm

麥克風輸入法：動態，靈敏度為2.5mV。在前控制板面或遠程連接器

低頻壓縮（VOGAD）：30dB，水平小于3dB上調制變化

限：限制放大器防止調制

音頻響應：25 Hz：：1 / - 3dB rel. 1kHz，300 Hz - 3.400 Hz   <-30 Hz在5000dB

8.33kHz：1 / - 3dB rel. 1kHz，300 Hz - 2.500 Hz   <-30 dB在3200 Hz

變形：小于5％可調為90％

忙聲和噪聲標準：超過45dB以下，調制至90％

TR7550 英文參數：
SPECIFICATIONS
Frequency range: 118 - 137 MHz. Optional to 156 MHz
Channel separation: 25 kHz or 8.33 kHz (12,5 kHz optional)
RF input impedance : 50 Ω
Frequency error: < ± 1.5 ppm (< ± 1 ppm 0 - 40ºC)
Frequency selection: 25 kHz or 8.33 kHz steps
Supply voltage AC: 115/230VAC -10+15% / 50-60 Hz ±2%
Supply voltage DC: 21.6 - 31.2 VDC negative earth
Duty cycle: 100% at ambient temperature below 40°C
Operating temperature: -20°C to +55°C, Ambient Air Humidity: 90% at +40ºC (non-condensing)
Storage temperature: -40°C to +70°C
Power consumption: Max. 300VA (TR-7550), Receiver only: Less than 10watt
Size: Industry standard 19” Rack, 3U high
Weight: Approx 9 kg
RECEIVER:
Sensitivity: 10 dB SINAD at 1 μV pd, m = 0,30. Acc. to ITU-T
Squelch: Adjustable from 1 μV to 25 μV pd
Hysteresis: < 3 dB. Opening/closing: < 50 ms
Adjacent channel selectivity: > 70 dB at 25KHz, > 60dB at 8.33KHz
Cross modulation: > 85 dB >100KHz frequency offset
Spurious response immunity: > 80 dB
Intermodulation immunity: > 75 dB ref. 1 μV EMF. 2 interfering signals >100 kHz offset from receiving
frequency
Blocking/Desensitisation: >100 dB @ 1MHz
Image Rejection: >100dB
AGC: < 3 dB from - 107 to + 5 dBm input signal
Attac time: 50 ms, Recovery time: 200 ms
Spurious radiation: < 2nW
Audio response: 25 kHz: +1 / - 3 dB rel. to 1 kHz, 300 - 3400 Hz
< -30 dB at 5000 Hz
8.33 kHz: +1 / - 3 dB rel. to 1 kHz, 300
< -2500 Hz -30 dB at 3200 Hz
THD: < 5%
AF intermodulation: > 40 dB
S/N ratio: > 40 dB, 100 μV, 30% mod, 1 kHz. Weighted ITU-T
Audio output impedance : 600 Ω
TRANSMITTER:
Modulation: AM up to 95%
Harmonic emission: < 80 dBc
Standing wave ratio: 1: ∞ Output is reduced automatically with severe mismatch
Output power: Max. 50W. Adjustable. (TA-7525: Max. 25W, TA-7510: 10W.)
Adjacent channel power: >75 dBc/25 kHz, > 55 dBc/8.33 kHz
Antenna connector: 50 ΩN - connector
T/R relay: Built in. Key relay contacts available for external equipment
Keying time: Less than 20 ms
Line input: 600 Ω, -20 to +10 dBm
Mic input: Dynamic. Sensitivity 2.5mV. On front panel, or remote connector
LF compression (VOGAD): 30 dB, with less than 3dB change in modulation level
Limiter: Limiting amplifier prevents over modulation
Audio response: 25 kHz: : +1/ - 3 dB rel. to 1 kHz, 300 Hz - 3.400 Hz
<-30 dB at 5000 Hz
8.33 kHz: +1/ - 3 dB rel. to 1 kHz, 300 Hz - 2.500 Hz
<-30 dB at 3200 Hz
Distortion: Less than 5% at 90% modulation
Hum and noise level: Better than 45 dB below at 90% modulation





TA7400系列發射機：
覆蓋全部航空頻道（118-137MHZ)，可選144MHZ。
固定頻率工作，本機或遙控現場編程。
電壓范圍：21.6-31.2VDC或230VAC，當AC故障時自動轉換到DC。
操作員使用本機前面板來控制所有功能
RS-232/RS-485串行數據總線
兩線RS-485可以控制管理多達128部電臺
內置消噪裝置、音頻AGC電路、自動診斷裝置(BITE),自動診斷裝置連續檢測接收機的重要參數，并在本機或遙控器上顯示診斷結果
前面板顯示警告信號，在主備系統，次警告信號可以用于啟動另一臺備用發射機
內部裝有自動測試設備（ BITE ），連續監視并檢查重要參數 ; 具有 RS232/RS485 口，最多可以管理 128 部發射機 ; 內部有同軸繼電器（為主 / 備機配置使用） ; 前面板顯示報警信息 ; 使用報警信號自動啟動備用發射機
主要技術指標：
頻率范圍： 118—137MHz( 可選 144MHz)
頻道間隔： 25KHz 、 12.5KHz 或 8.33KHz. 。
輸出功率： 50W/25W/10W
鍵控時間： <20ms
失 真： 90% 調制度時， <5%
電源電壓： 21.6--31.2VDC 或 230VAC/115VAC
工作溫度： -20 — +55 ℃
外型尺寸： W X H X D( 142mm x 128mm x 230mm)
重 量： 3.0kg
