貝克 OTE DTR100 PAE T6TR 航空電臺維修
- 產品品牌 OTE
- 產品價格 1500
- 產品描述
...

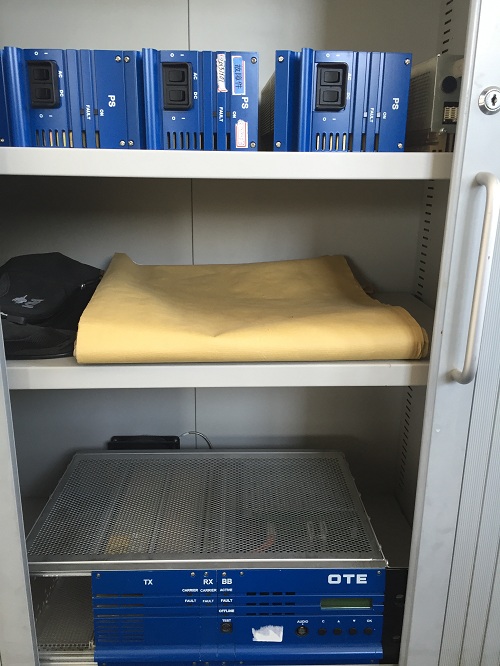

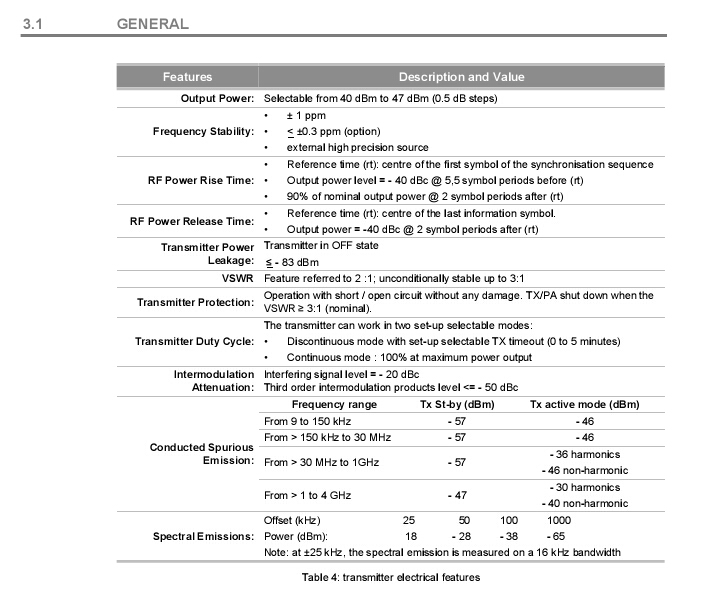

OTE DTR100說明書 參數表
http://pan.baidu.com/s/1sjxdBS5
可通過AK1000遙控盒遠程操作，網絡傳輸�？呻p線路RJ45。
OTE相關資料

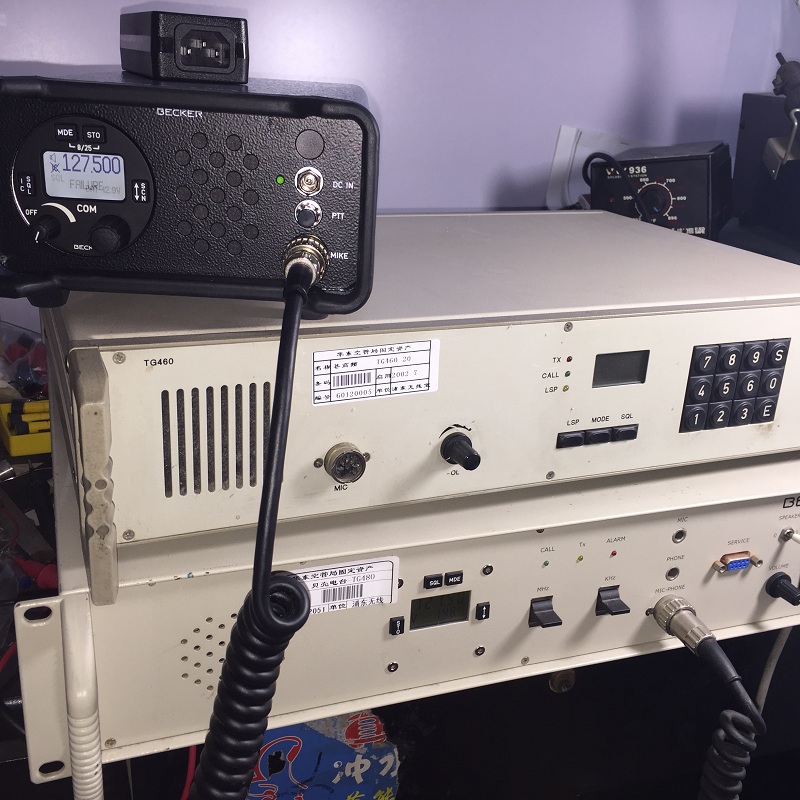

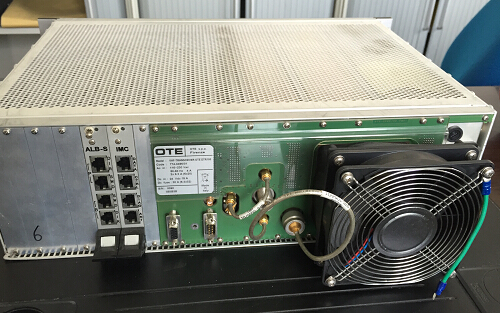

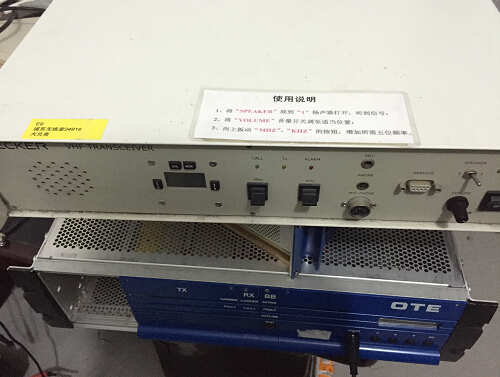

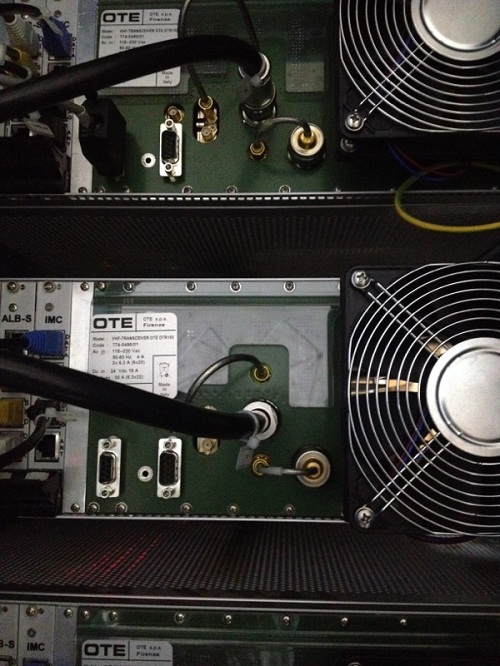

1、 遙控器與主用OTE電臺ALB-S板的P-DIR口和IMC板的CTRL口、備用OTE電臺IMC板的CTRL口連接。
2、 主用OTE電臺ALB-S板的P-SWD和備用OTE電臺ALB-S板的P-SWD相連；主用OTE電臺ALB-S板的B-SWD和備用OTE電臺ALB-S板的B-SWD相連。主用OTE電臺IMC板的DATA口與備用OTE電臺IMC板的DATA口連接。
3、 主用OTE電臺IMC板的ANT口和9針D型口（AK100技術手冊P37-19口“服務口”）連接到RFSU100的F4口。
4、 當OTE工作在AM-DSB模式時，主備機IMC板的DATA口支持主備機間的數據鏈路連接，完成切換功能。（1-地；2-RS232TX；3-地；4-RS232RX；5-地；6-RTS；7-地；8-CTS）
5、 OTE電臺IMC板的CTRL口用于輸入和輸出的附加控制和告警輸出，所有的輸入和輸出信號均經過光耦。（PTT，MUTE，ALARM）
6、 OTE電臺IMC板的ANT口提供切換射頻電纜的驅動信號。（SW_ANT）
7、 關于ALB-S板：( Analogue Line Barrier Card-System：模擬線路接口板-系統)信號和數據板；P-SWD：Primary line-switched；B：Backup line；DIR鏡象SWD。（DIR/SWD：1-M+、2-M
-、3-AF RX+、4-AF RX-、5-AF TX+、6-AF TX-、7-E+、8-E-）
8、 OTE的配置方式見DTR100技術手冊P214。

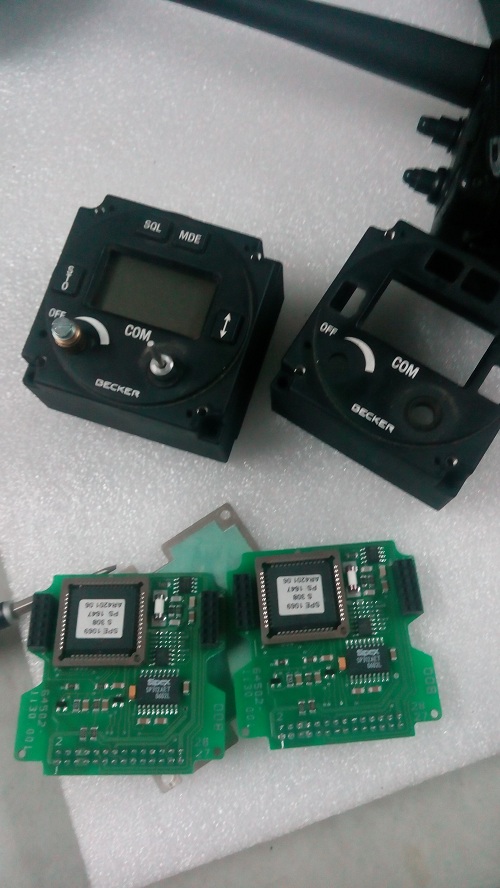

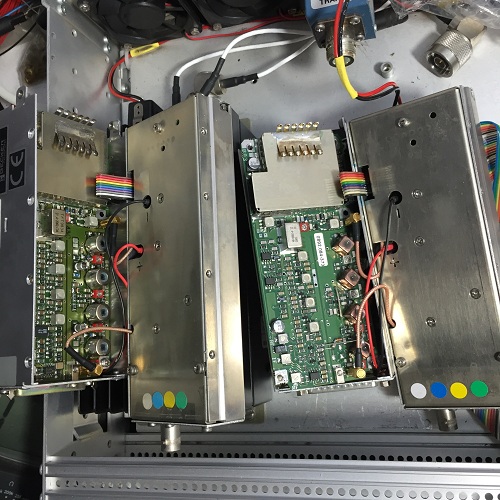

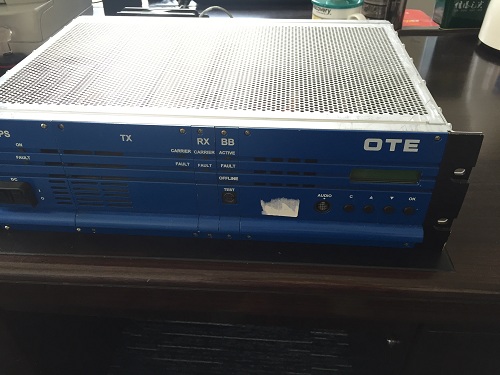

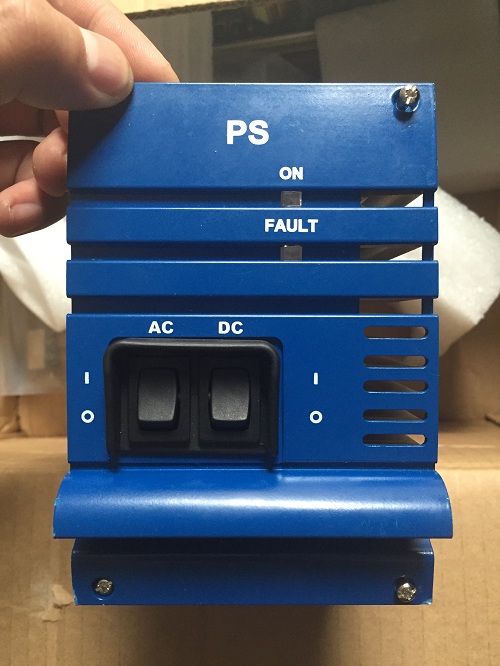

9、 收發信機的基本模塊包括：TX；RX；BB（Base Band module）；PS（Power Supply module）。
10、 完成操作維護和本地管理功能的管理模塊有：IMC/MSIC卡；控制面板。
11、 與外部語音交換設備連接的是線路接口板：Line Barrier Card（例如：ALB-S；ALB-M）
12、 DTR100的參數設置步驟見DTR100技術手冊P232。
13、 測試天線的VSWR，見DTR100技術手冊P235。
14、 參數設置前，需要“OFF LINE”，因為在“ON LINE”狀態下許多參數不能編輯。
15、 設置RS485地址就是為DIAG端口指定一個專用的物理ID地址。
16、 進入OTE設置界面的密碼：全是“上尖頭“，再按“OK”。
